Istruzioni:
Illumina una panchina buia servendoti di oggetti alimentati ad energia elettrica

“Una panchina illuminata a manovella”

Dsc 2345

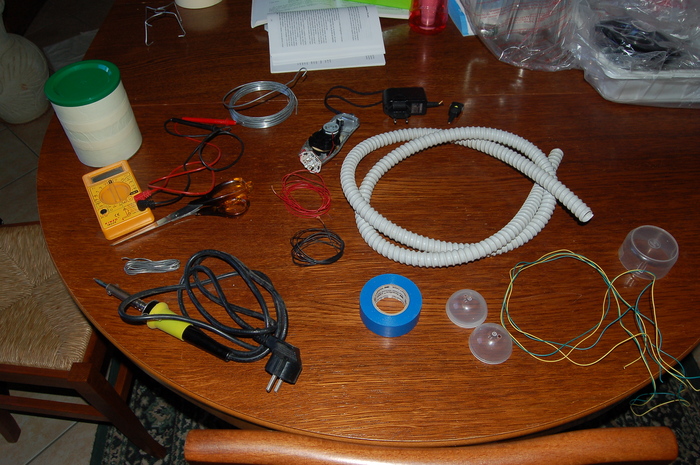

Dsc 2318

componenti e attrezzatura

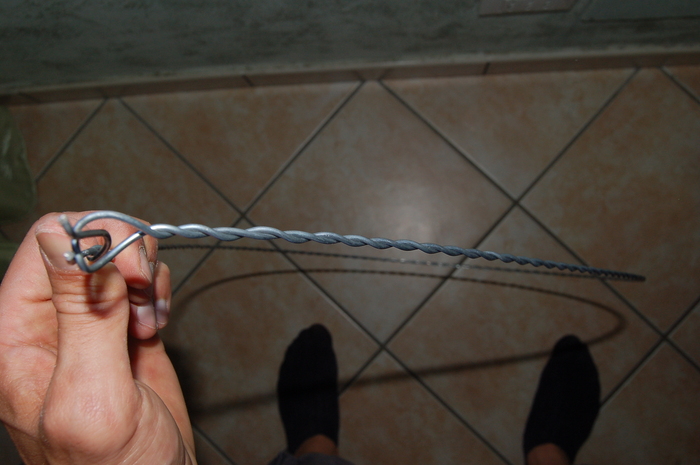

Dsc 2320

attorciglio il fil di ferro (un grazie a Cristiano e Giulio di ControPedale per il metodo)

Dsc 2321

porto i fili e il fil di ferro attorcigliato nel flessibile, il fil di ferro serve per sostenere la struttura e renderla modellabile a piacimento

Dsc 2324

collego la dinamo saldando i fili

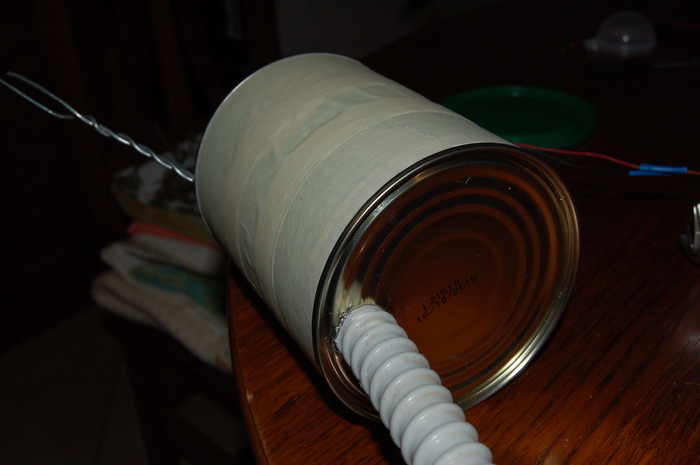

Dsc 2325

foro il barattolo e passo il flessibile nel foro

Dsc 2327

fisso gli ingranaggi nel barattolo, pratico un altro foro e fisso la manovella

Dsc 2328

collego tutto internamente, la dinamo, il blocco di batterie ricaricabili e il selettore di funzione

Dsc 2329

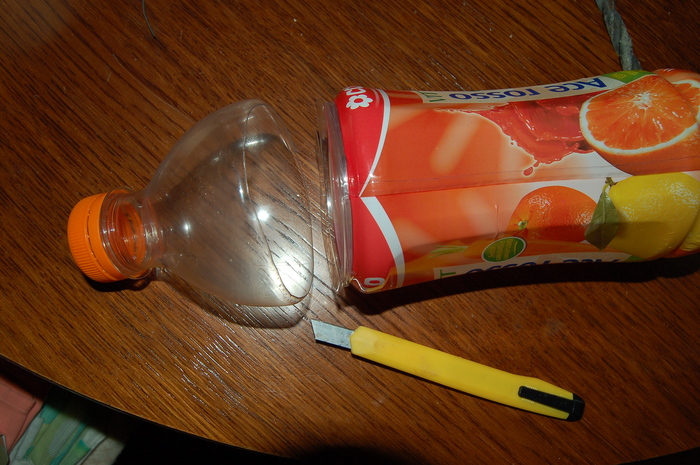

taglio la parte superiore di una bottiglia di plastica

Dsc 2330

applicazione del pulsante di accensione sul tappo arancione

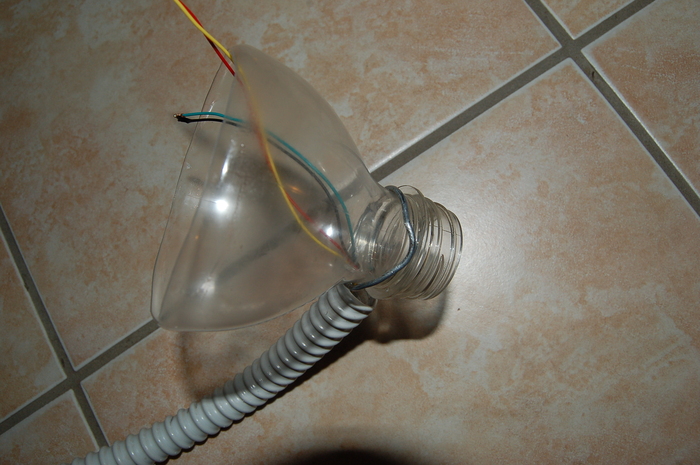

Dsc 2331

fisso il flessibile alla bottiglia e faccio passare i fili dentro di essa

Dsc 2332

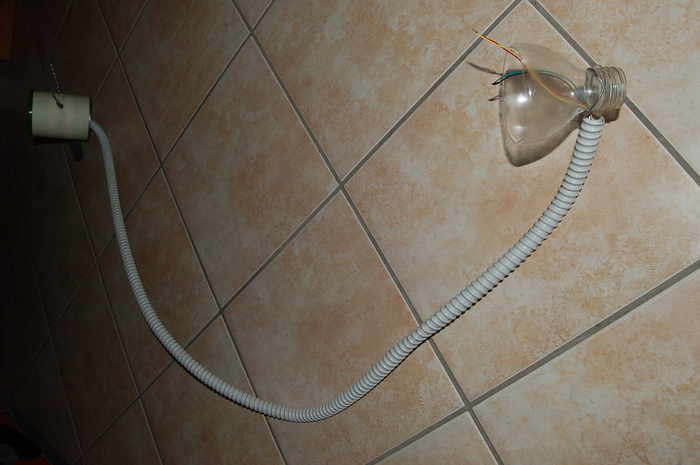

la struttura prende forma

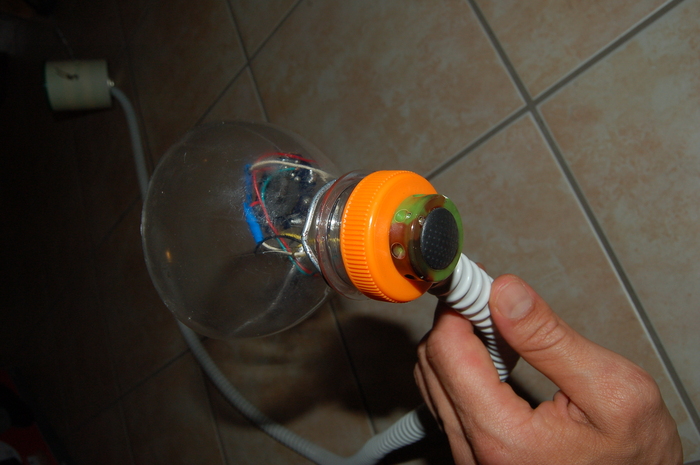

Dsc 2333

dopo aver saldato e assemblato tutto ecco il risultato

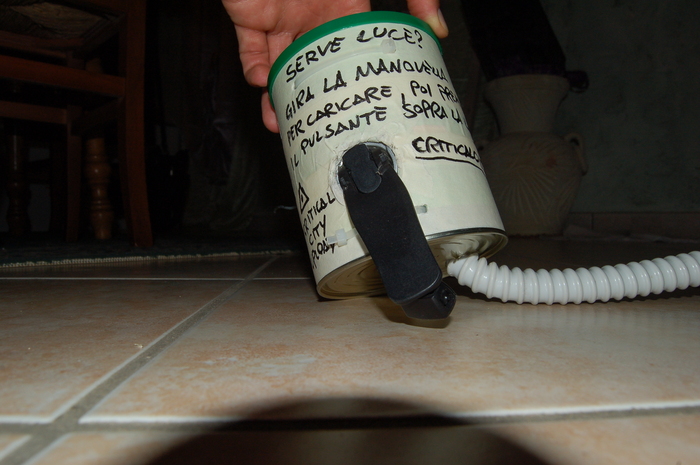

Dsc 2335

scrivo qualche indicazione sul barattolo per chi ne vorrà fare uso

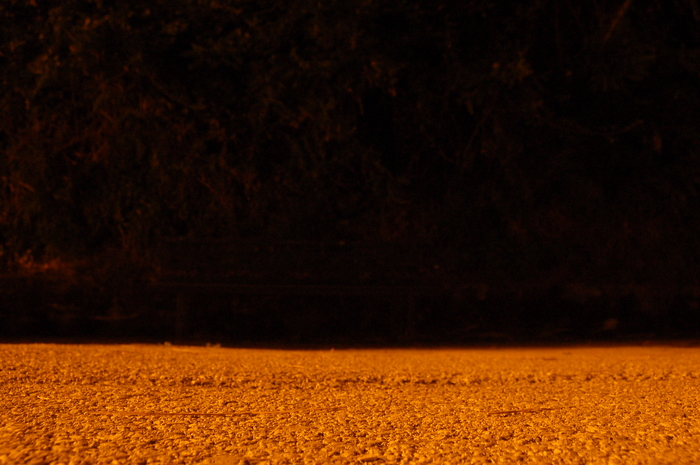

Dsc 2338

la panchina... nascosta nell'ombra

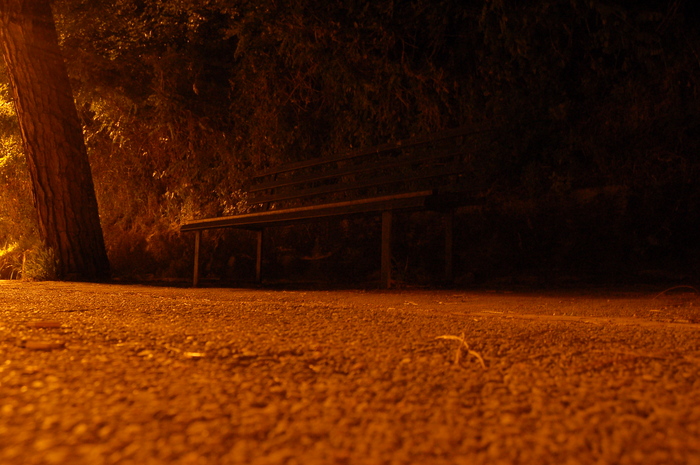

Dsc 2339

con tempi di esposizione maggiori riesco a fotografarla senza flash

Dsc 2342

ecco la struttura montata sulla panchina

Dsc 2343

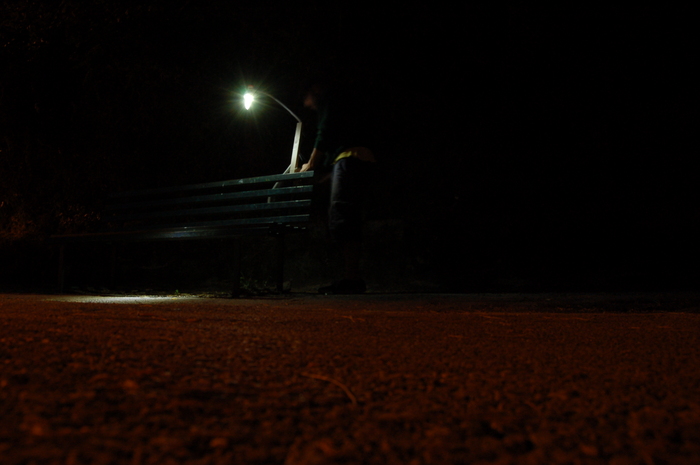

uno scatto durante la carica

Dsc 2346

adesso posso dedicarmi alla mia lettura :)

Dsc 2345 Dsc 2318 Dsc 2320 Dsc 2321 Dsc 2324 Dsc 2325 Dsc 2327 Dsc 2328 Dsc 2329 Dsc 2330 Dsc 2331 Dsc 2332 Dsc 2333 Dsc 2335 Dsc 2338 Dsc 2339 Dsc 2342 Dsc 2343 Dsc 2346 Hqdefault

Come sono solito fare, per svolgere questa missione ho recuperato diverse cose che potevano essere riadattate a nuovo utilizzo che avevo in casa:

- Un barattolo di latta con coperchio di plastica
- Una bottiglia di plastica rigida
- Un pulsante di una vecchia torcia
- Pezzi di una torcia con 3 LED a dinamo alla quale andava cambiata la batteria interna
- Un caricatore di un vecchio cellulare per i fili di collegamento
- Batterie ricaricabili + portapile
- Un pezzo di flessibile
- Un supporto rigido in plastica precedentemente applicato su un infisso
- Fascette
- Nastro isolante e nastro carta

Strumenti:
- cacciaviti
- forbici
- saldatore e stagno
- pistola colla a caldo
- tester elettrico
- cutter

L'idea era quella di creare una struttura con un braccio che potesse essere orientabile da sopra la panchina, per illuminarla in caso di utilizzo notturno senza l'utilizzo della luce HPS dei lampioni.
L'illuminazione a LED permette di avere un buon rendimento di luce risparmiando energia e offre la possibilità di utilizzare una dinamo per ricaricare le batterie, diminuendo ulteriormente gli sprechi e dando modo di avere una fonte luminosa indipendente in caso di panchine isolate, blackout o guasti ai lampioni.

La panchina scelta si trova nel paese dove vivo e di notte è immersa nell'oscurità da anni e anni... perché il lampione che le sta a fianco non è mai stato riparato.

Il video è di qualità pessima (ho solo il cellulare per realizzarne) e serve giusto a rendere l'idea di oscurità del posto, che nelle foto a lunga esposizione sembra meno accentuata, e a dimostrare la possibilità che ho inserito di regolare un selettore che stacca il collegamento diretto con la batteria interna, vincolando l'emissione di luce alla sola dinamo.
Ovviamente l'installazione è in una forma base e può essere ampliata o modificata a piacimento con filtri colorati, applicazione di più LED o di più bracci.
