Istantanee operative

by Kim

oltre 7 anni fa

Istruzioni:
Fotografa il tuo spazio di lavoro.

“Io ho già la mia scatola meccanica!”

1

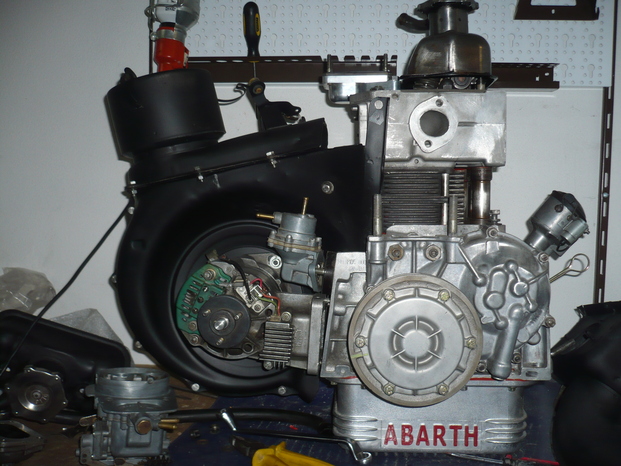

Il mio giocattolino mai terminato

2

Banco da lavoro (si quello a sinistra è il mio fasciatoio) :D

3

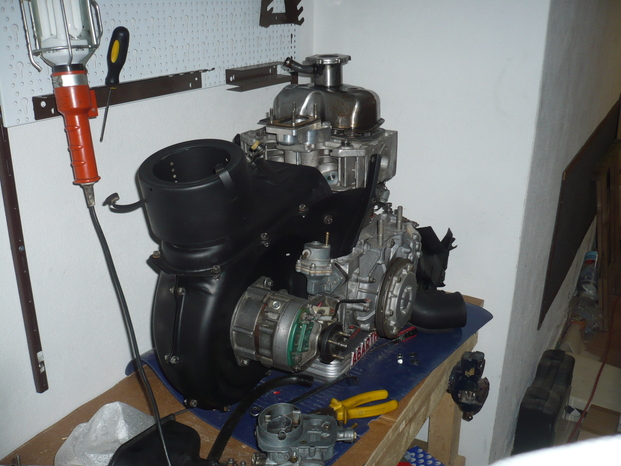

Un giorno lo finirò, me lo sento!

4

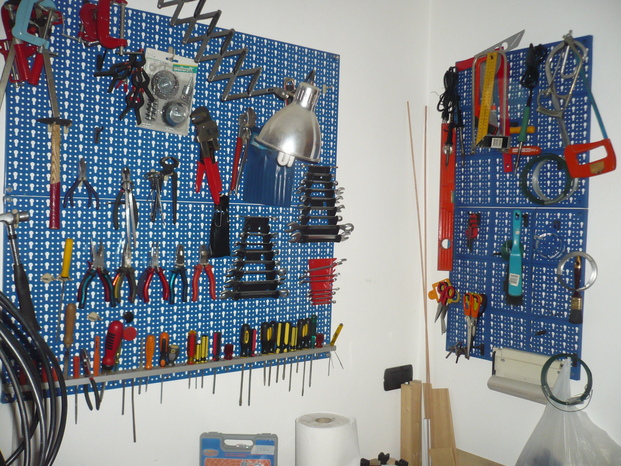

C'è di tutto qui, tranne quello che ti serve

5

Che fortuna che ha certa gente!

7

Coooorpo di mille carburatori!

6

Questa 500 del '71 <3

8

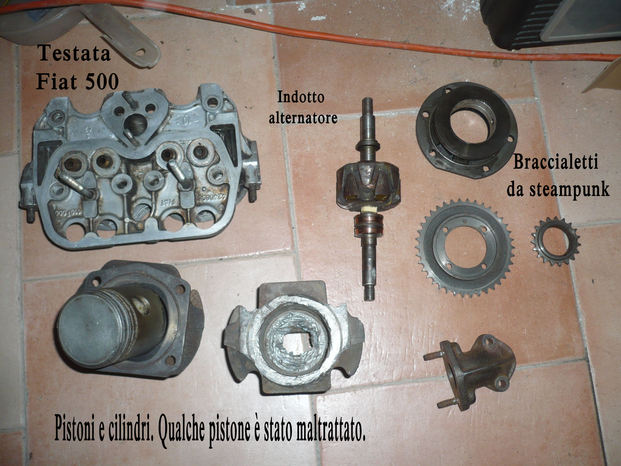

Fauna e vegetazione di un box di Nemo

9

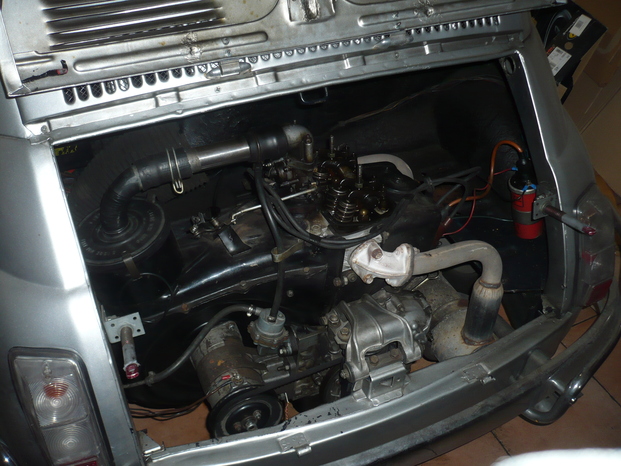

Motore originale dal quale preleveremo il carburatore da pulire

10

Smontare il carburatore. FATTO??

P1080030

vaschettina perchè il disgraziato perde benzina come se non ci fosse un domani

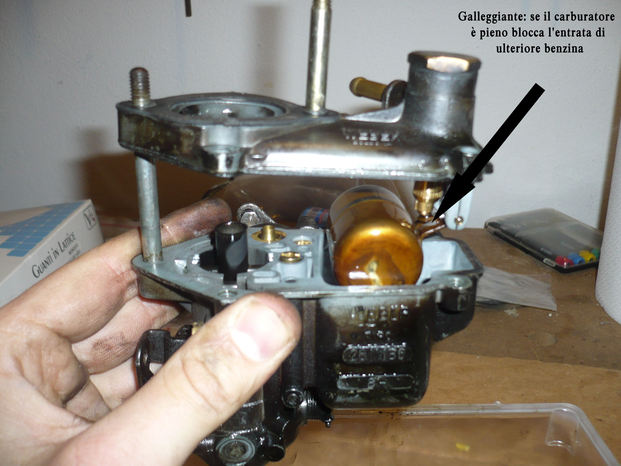

P1080033

Apriti Sesamo!

P1080036

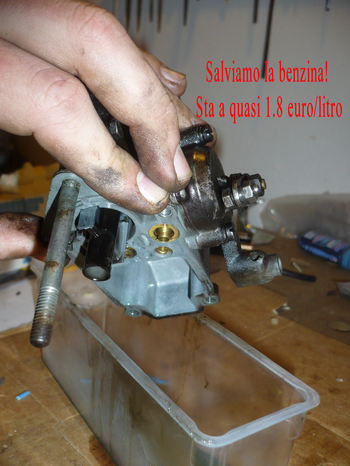

un centesimo risparmiato è un centesimo guadagnato

P1080037

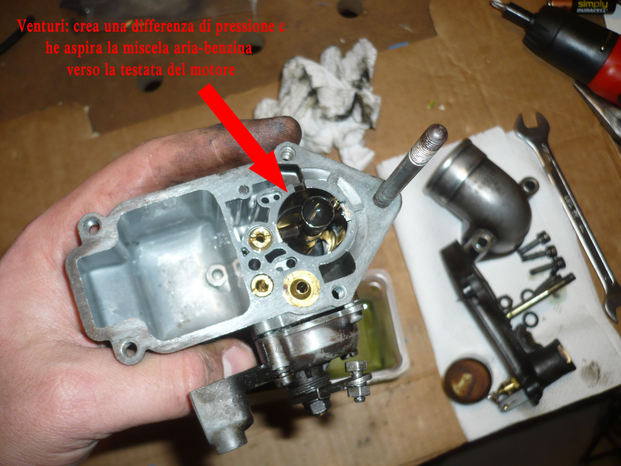

Piccole lezioni di fluidodinamica.

P1080039

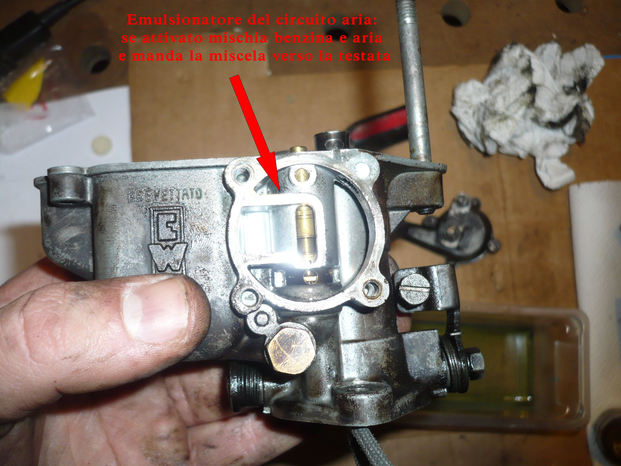

Piccole lezioni di meccanica applicata

P1080042

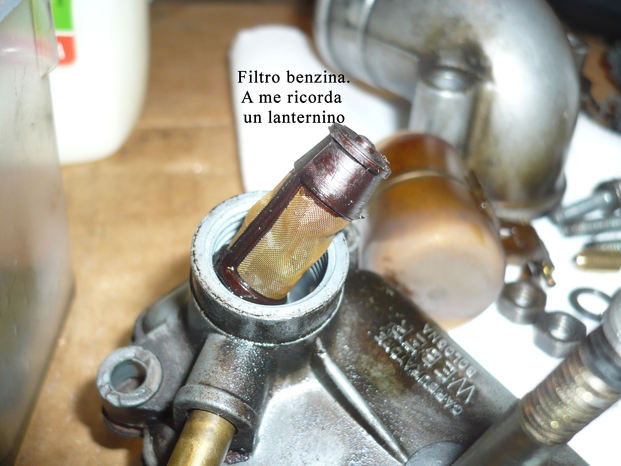

Piccole lezioni di oniriche visioni

P1080048

La valvola di cui vi narravo prima viene chiusa dal galleggiante

P1080049

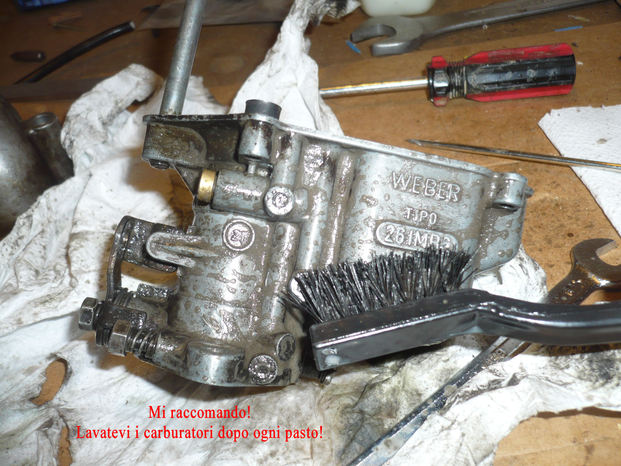

Te li sei lavati i carburatori?? Siiii mammaaaaa

P1080043

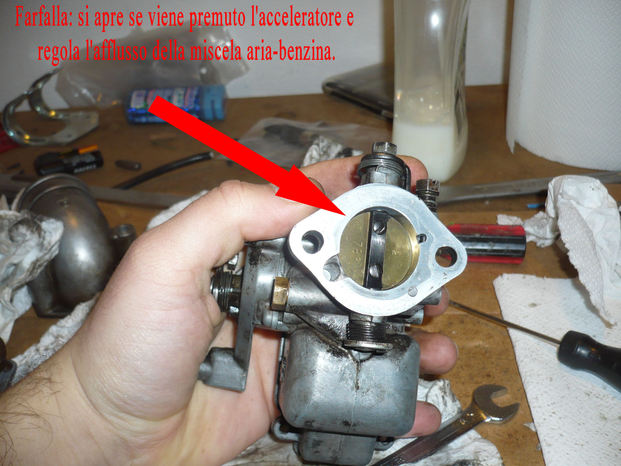

Quasi pulito e pronto al rimontaggio

P1080051

P1080057

Ta-daaaaa!! FFFFATTO?

P1080060

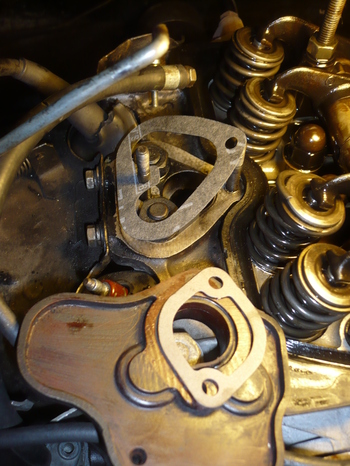

Cambiare sempre le guarnizioni quando si rimonta il carburatore!

P1080061

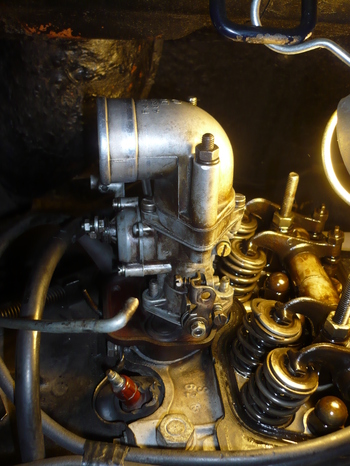

Ora bisogna riattaccare tubo benzina e leveraggi di aria e acceleratore

P1080063

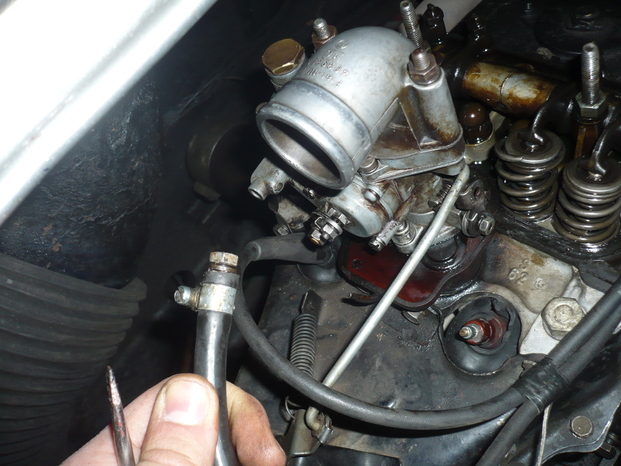

Tubo benzina che è stato temporaneamente chiuso con un bullone per evitare disastri

P1080065

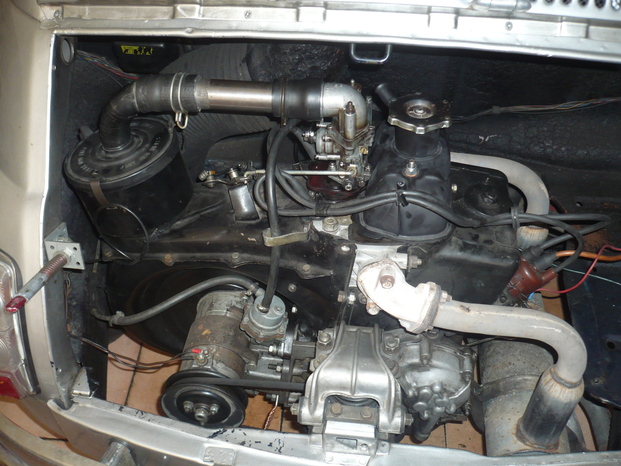

Eccallà! Finito! Pronti a mettere in moto?

1 2 3 4 5 7 6 8 9 10 P1080030 P1080033 P1080036 P1080037 P1080039 P1080042 P1080048 P1080049 P1080043 P1080051 P1080057 P1080060 P1080061 P1080063 P1080065 Hqdefault

Non porto a casa soldi ma ho sempre le mani sporche di olio e grasso! Chi sono?
Il meccanico della domenica!

Quando posso mi cimento nella nobile arte dello "smontaggio assassino e senza un fine preciso" ovvero smonto cose per vedere come son fatte e poi cerco di rimontarle, quasi sempre con risultati soddisfacenti!

Da qualche anno (si lo so, sono un maledetto procrastinatore) sto costruendo da zero un motore per la mia Fiat 500 del 1971, portatrice di amore e odio.

Questo è il mio spazio di lavoro, un banco in legno costruito con mio padre sul quale giace il motore, il vecchio fasciatoio di un baby Nemo che funge da deposito oggetti e poi un angolo attrezzi dove regna il caos totale.

La missione può chiudersi qui per quanto richiesto, io vorrei invece farvi vedere un piccolo intervento di manutenzione del motore della 500.
Non a tutti interesserà ma mi basta che almeno una persona sia curiosa di imparare qualcosa di nuovo :)

Il carburatore è un organo meccanico che fa passare la giusta dose di miscela aria carburante nella testata del motore.
La benzina parte dal serbatoio, con un pompa viene mandata al carburatore dove viene miscelata con aria e viene mandata in camera di combustione.
Il pedale dell'acceleratore regola l'apertura di una farfalla che fa passare la miscela.
Nelle auto moderne il carburatore è stato sostituito da iniettori elettronici che dosano la miscela in base ai calcoli della centralina.

Le foto e le nozioni scritte qui e nelle didascalia non sono esaustive, la mia non vuole essere una trattazione ma un assaggio di qualche curiosità. :)

//riguardando le foto per questa missione mi sono accorto che una molla della distribuzione era rotta! Ho riaperto il motore e l'ho dovuto smontare completamente per riparare quella molla. È stato un weekend infinito! Ora funziona!
